IEC規格5×20mm保險絲
5D系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  5D—快熔斷型,
             若需帶引線在后面加上“帶引線”,如"5D1100AP"即為5D系列1A250V帶引線保險絲.

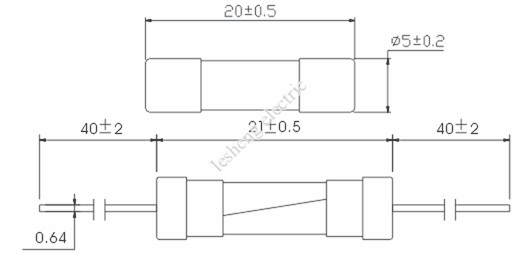

3.外形尺寸:如圖

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	100%	135%	200%
100mA–10A	Min 4H	Max 1H	Max 5S


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分?jǐn)嚯娏?/td>	額定電壓(AC)	熔化熱能值
5D0100A/B	100 mA	35A	250V/125V	0.002
5D0125A/B	125 mA	35A	250V/125V	0.003
5D0160A/B	160 mA	35A	250V/125V	0.005
5D0200A/B	200 mA	35A	250V/125V	0.01
5D0250A/B	250 mA	35A	250V/125V	0.02
5D0300A/B	300 mA	35A	250V/125V	0.04
5D0315A/B	315 mA	35A	250V/125V	0.045
5D0350A/B	350 mA	35A	250V/125V	0.055
5D0400A/B	400 mA	35A	250V/125V	0.07
5D0500A/B	500 mA	35A	250V/125V	0.10
5D0630A/B	630 mA	35A	250V/125V	0.20
5D0750A/B	750 mA	35A	250V/125V	0.35
5D0800A/B	800 mA	35A	250V/125V	0.45
5D1100A/B	1.0 A	35A	250V/125V	0.6
5D1125A/B	1.25 A	100A	250V/125V	1.2
5D1150A/B	1.5 A	100A	250V/125V	1.6
5D1160A/B	1.6 A	100A	250V/125V	2.0
5D1200A/B	2.0 A	100A	250V/125V	2.5
5D1250A/B	2.5 A	100A	250V/125V	3.4
5D1300A/B	3 A	100A	250V/125V	5.9
5D1315A/B	3.15 A	100A	250V/125V	7.2
5D1350A/B	3.5A	100A	250V/125V	11
5D1400A/B	4.0 A	200A	250V/125V	18
5D1500A/B	5.0 A	200A	250V/125V	28
5D1600A/B	6 A	200A	250V/125V	47
5D1630A/B	6.3 A	200A	250V/125V	60
5D1630A/B	8 A	200A	250V/125V	133
5D1700A/B	10 A	200A	250V/125V	242


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
